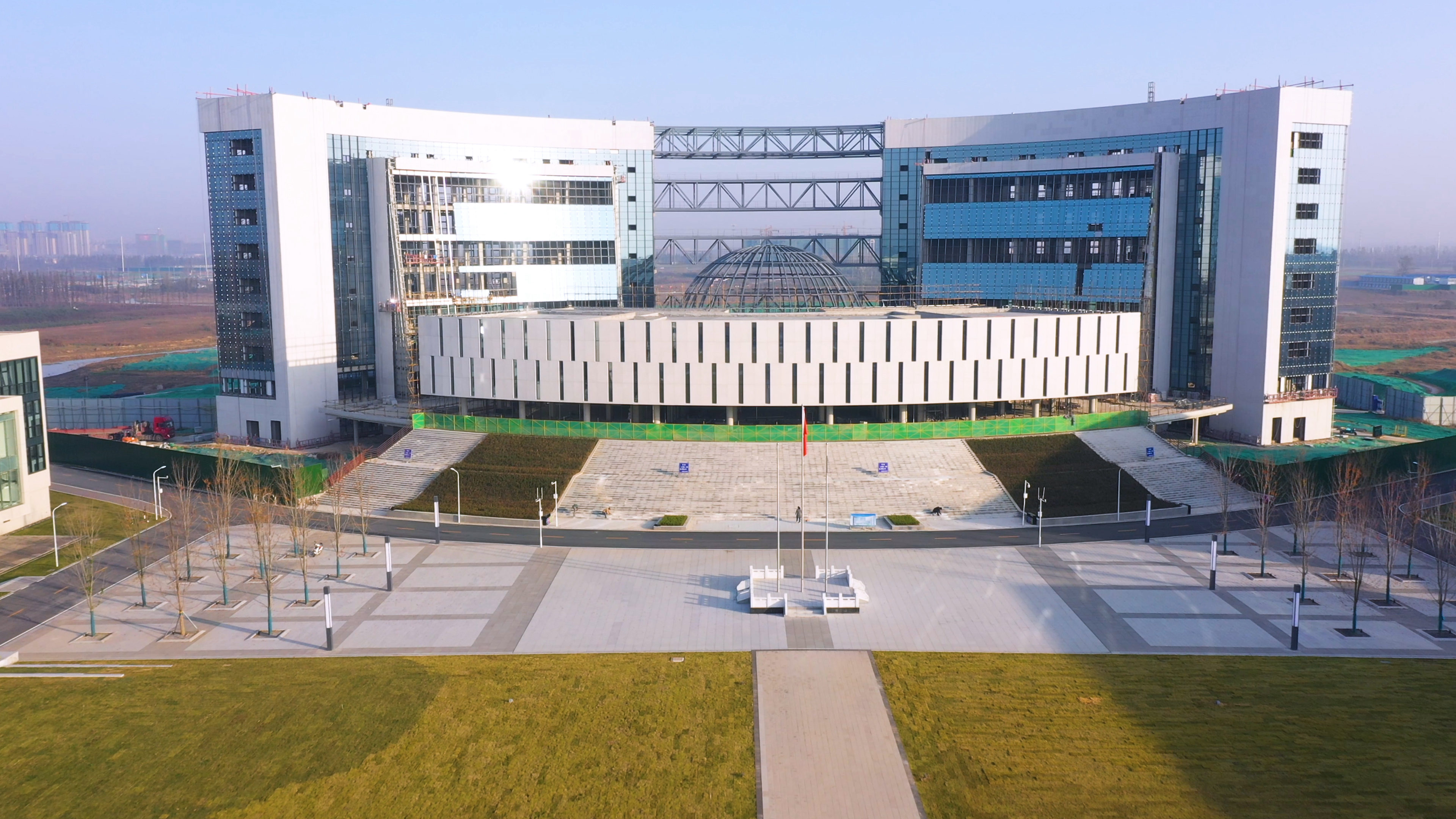

一、项目简介

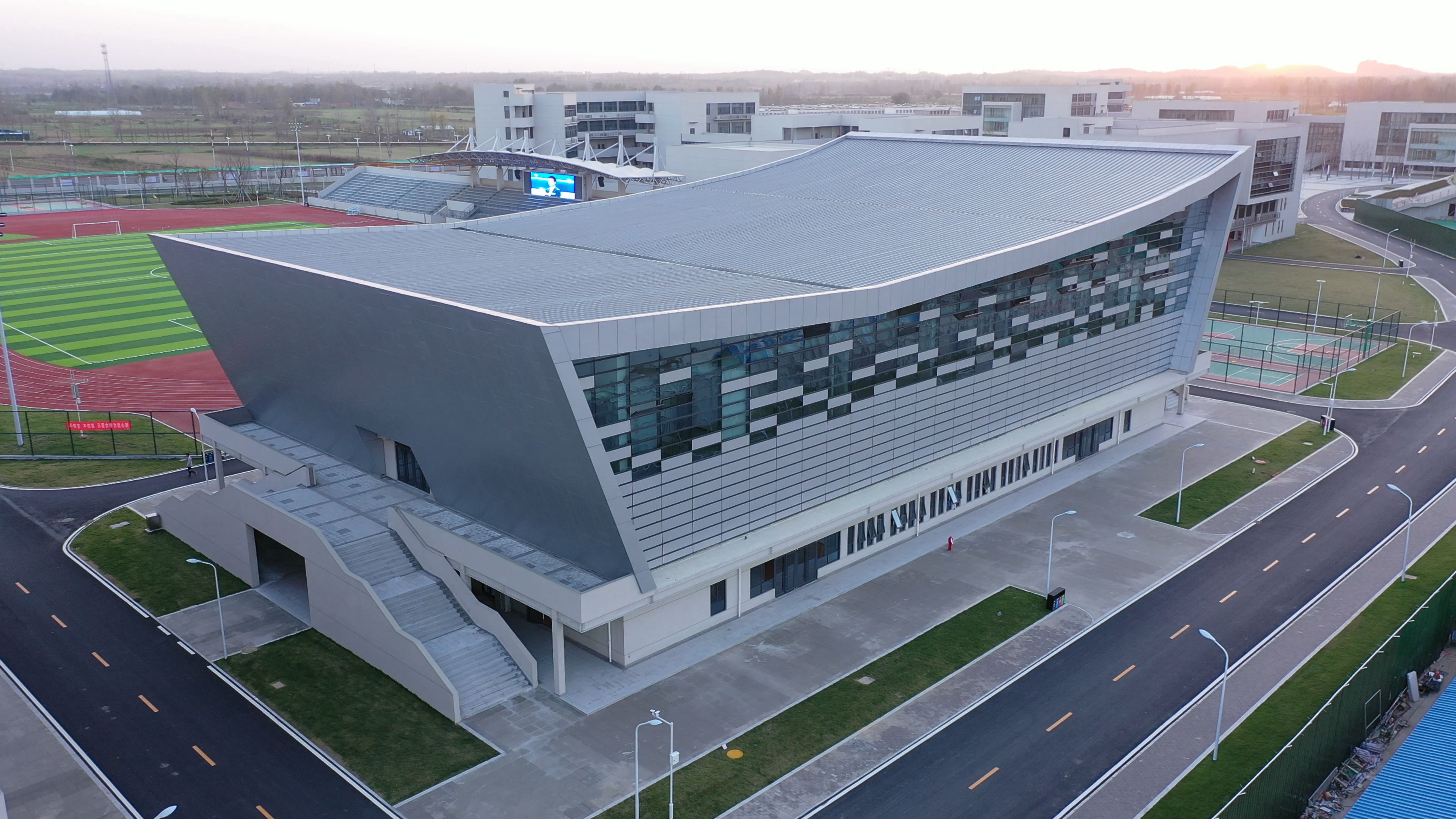

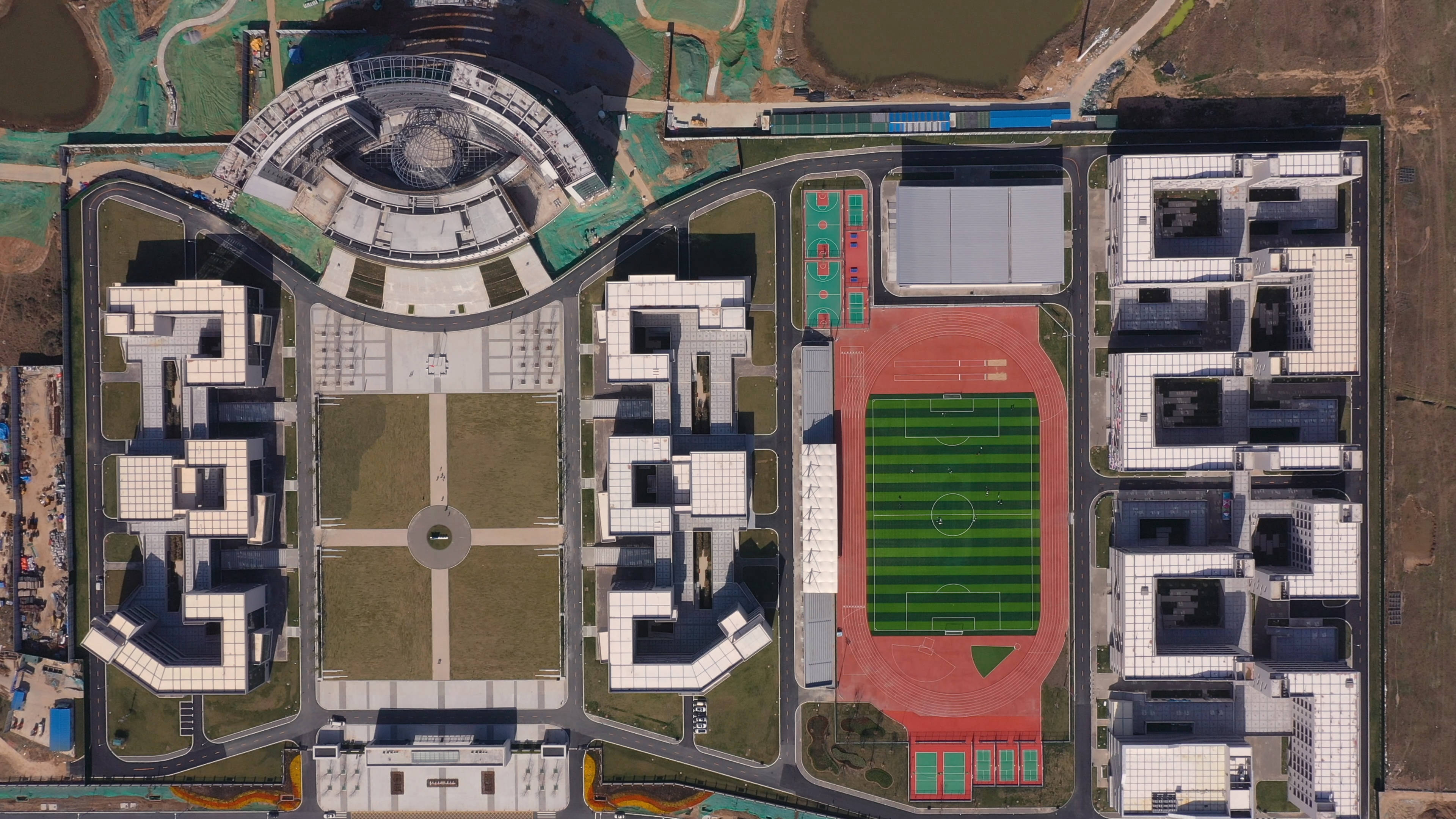

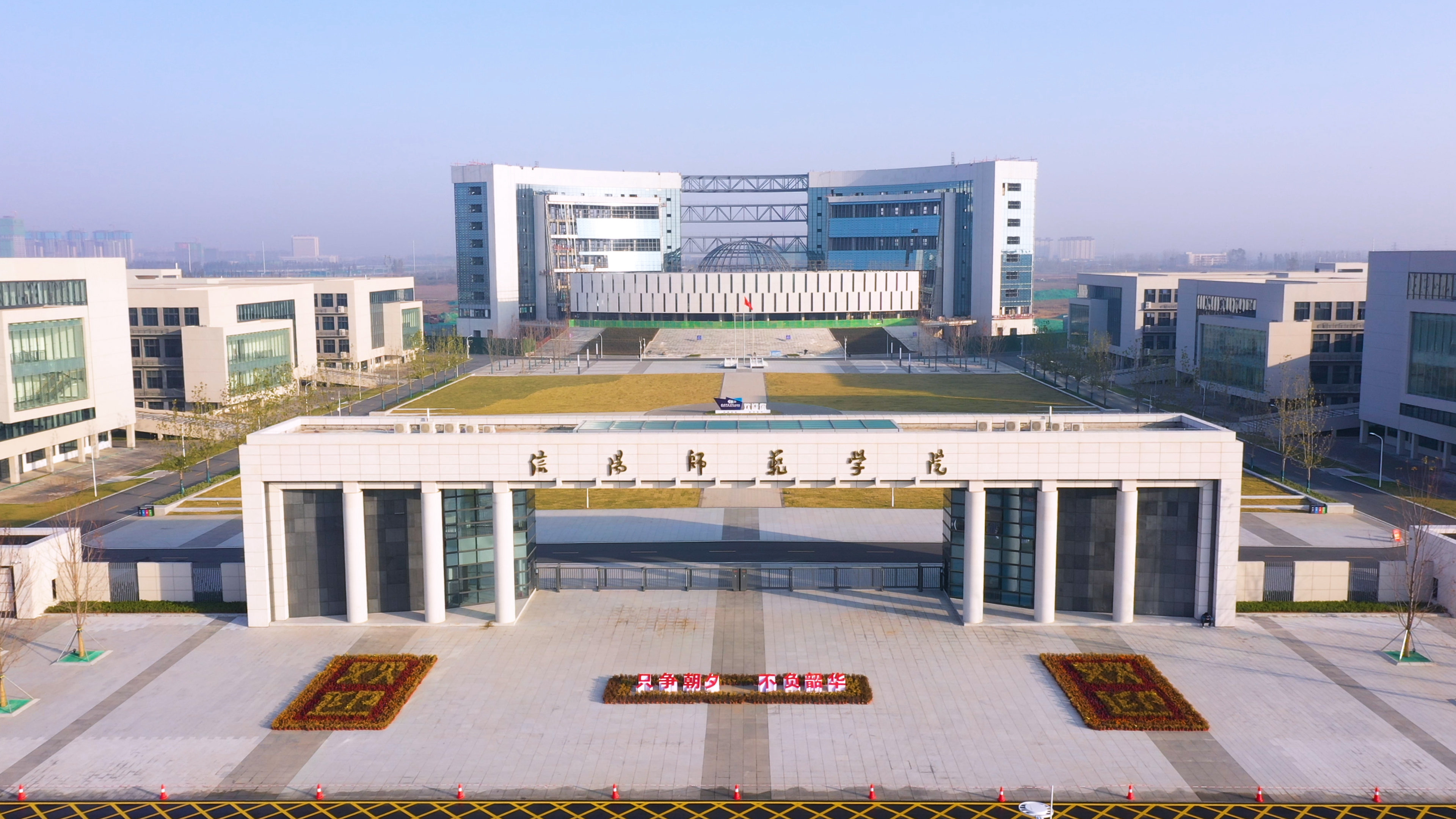

本内容应用于息县城东新区，南临息陈路、北临丰源路、东临学知路、西临马援大道；占地面积：约20万平方米；建筑面积：约15万平方米；规划共4个专业院校，多功能教室33间，智慧教室30间，学生宿舍504间，教室公寓199间，可满足2800人的生活学习；包含：综合楼，人文教学楼，理工教学楼，看台，第一体育馆，学生宿舍，教室宾馆，1、餐馆，南栅栏门及配套工程付属的设施。
项目于2020年1月25日开工，工期180日历天；确保各分项工程要求全部达到合格标准，竣工验收一次性通过，100%合格，确保 “河南省建设工程结构中州杯”，争创“河南省建设工程中州杯”。信阳市安全文明标准化工地，确保河南省安全文明标准化工地。借助信息化管理手段，在保证安全、质量、进度的前提下，通过合理化建议、优化施工方案等措施降低成本，获最佳的社会、经济效益。
二、BIM技术应用成果
本项目通过BIM技术在项目策划、运行和建造的全过程中进行数据共享、方案落地实施方面显著。通过过程中的落地应用，在2020年参加的BIM技术应用大赛中，分别荣获省级BIM“中原杯”、“匠心杯”大赛综合应用一等奖；分别荣获国家级“优路杯”BIM大赛综合应用优秀奖、“智建杯”BIM大赛综合应用金奖。
三、BIM技术基础应用
3.1深入推进制定

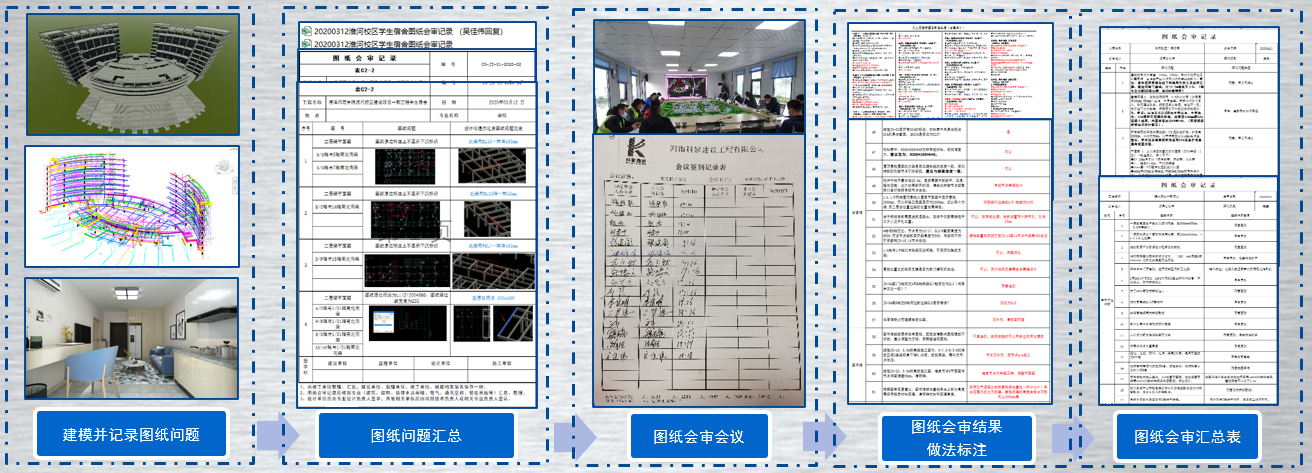

（1）图纸审核及优化：通过全项目的BIM建模，发现图纸问题，整理后进行图纸会审工作，提前发现解决图纸问题286项，与设计院及甲方进行沟通减少25处图纸变更，深化优化设计达到22出，减少因为图纸问题造成的返工、窝工，提高了工效、减少材料和劳动力的浪费，提高图纸会审时间6天，减少图纸会审人员5人。
（2）BIM深化设计：根据项目要求所有专业全面应用BIM深化设计的总原则，以及要求模型与图纸同步提交，保证深化图纸质量和模型的及时性，项目部开展了各专业的BIM深化设计工作。
1）屋面板设计优化调整及推进：措施本投资项目小女儿墙设定营销方案带来方案及工程施工工作亮点，对小女儿墙做出结合营销方案带来，体现上人小女儿墙面砖有效率排布，分色清析，坡度系数科学合理。小女儿墙、出排出污水渠、出水头、排气口管等细部做出工作亮点营销方案带来、“杂粮粉细作” 。安转非常专业措施建筑工程施工营销方案带来作用做出四次不断深化设定。

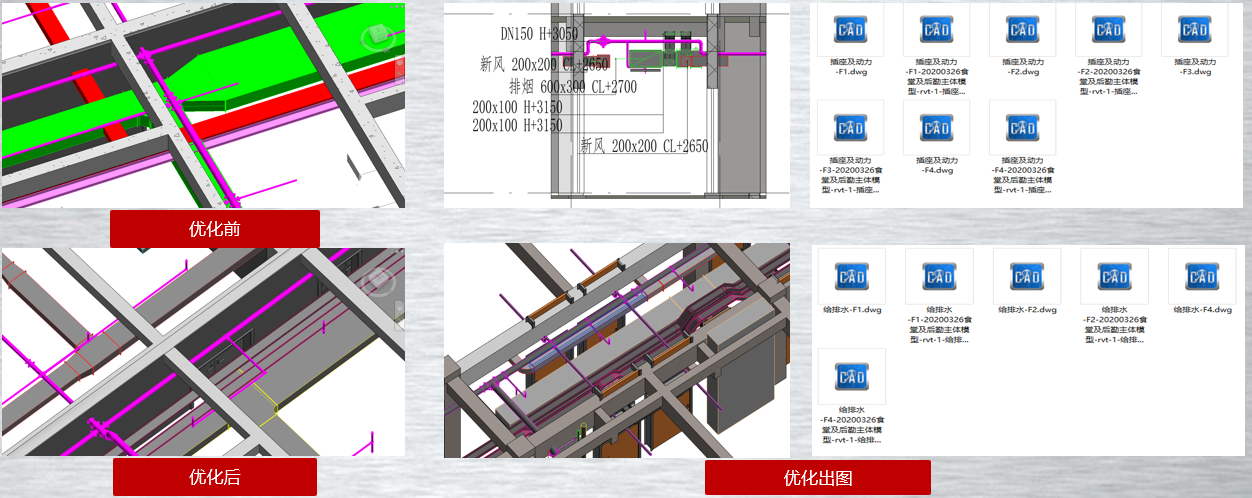

2）电气扎实推进：针对部分区域管线复杂，专业多且碰撞交叉严重，进行管线综合排布，进行设计优化。消除碰撞2458处，合理安排工序，缩短工期。

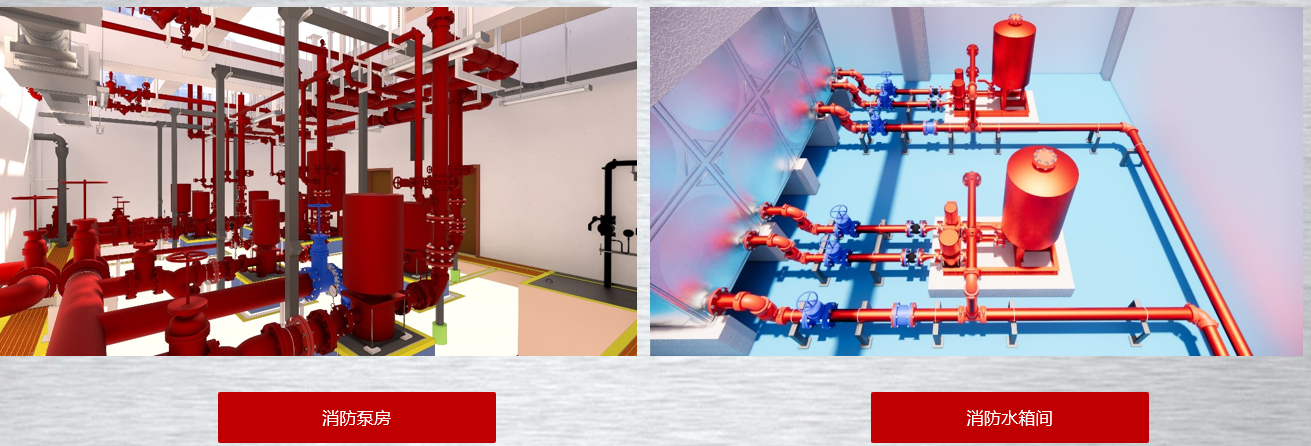

采取专用机器设备用地及连廊专用机器设备多、线路多、区域空间狭窄的的特点，做好三维立体深入开展定制，恰当排布供水管道，延长建筑施工学习效率及怎么安装质量水平。

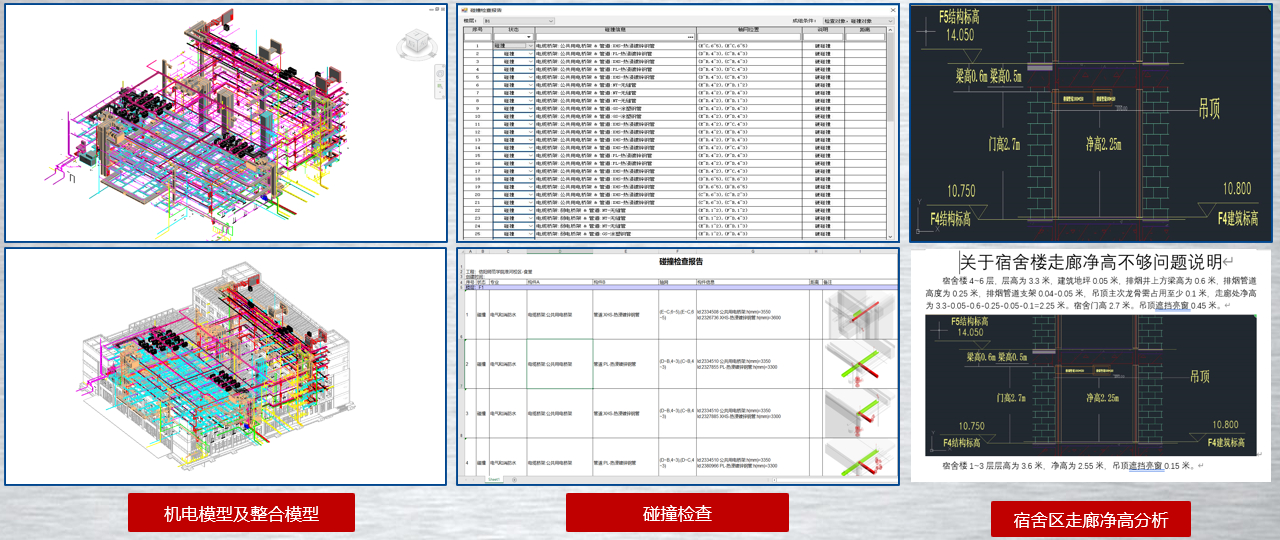

利用BIM技术辅助机电碰撞检查及净高分析，宿舍走廊净高由原有的2.25m优化至2.37m。

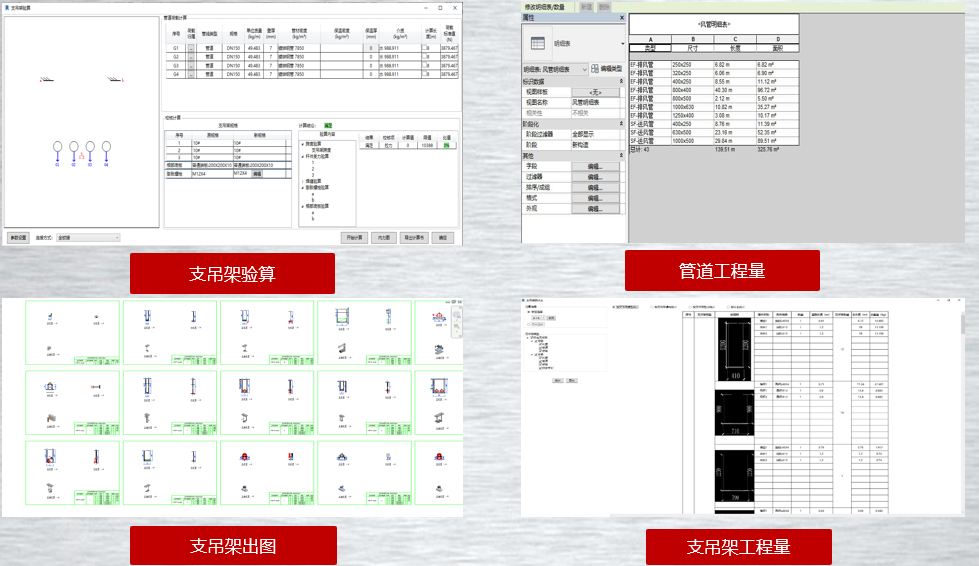

BIM辅助支吊架验算、出图、设计以及作业解决方案制定、作业交底，提升自己支吊架作业产品品质；可以减少因支吊架设计的概念参数值内部错误引起的品质问题；辅佐支吊架项目量截取合情合理组织结构建筑材料采购员、和在使用，控制支吊架铺设成本价预算，勤俭节约成本价预算；

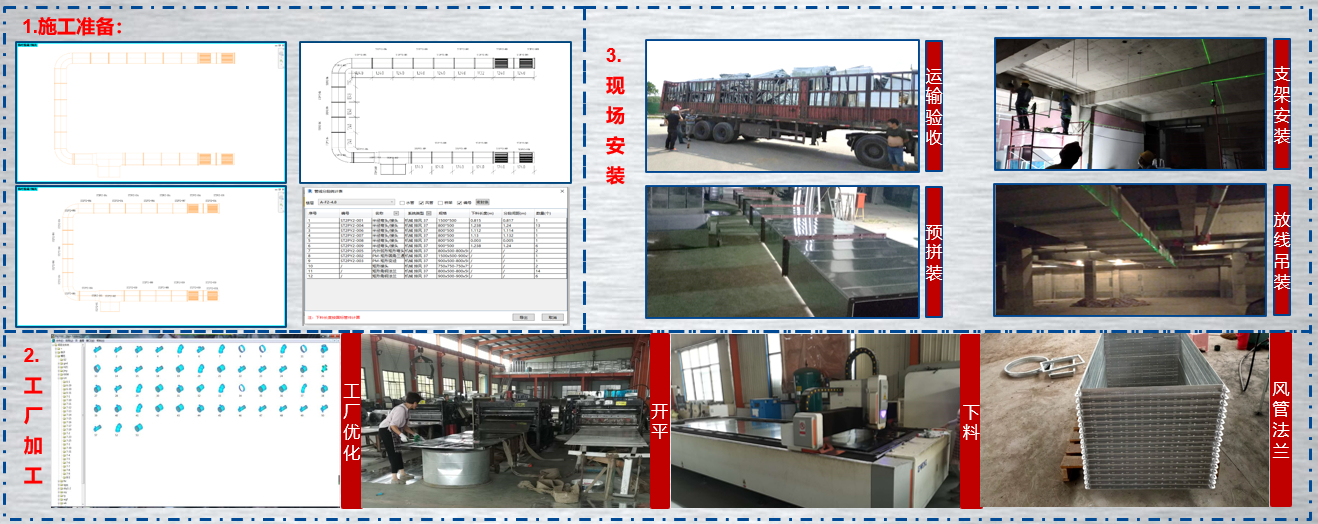

BIM技木辅助的的管道混凝土预制制造，通风工作管材厂里化混凝土预制不会受到建筑运动场地的的局限、变短环境建筑制作时间、少板材损失。
3.2场布推广策划

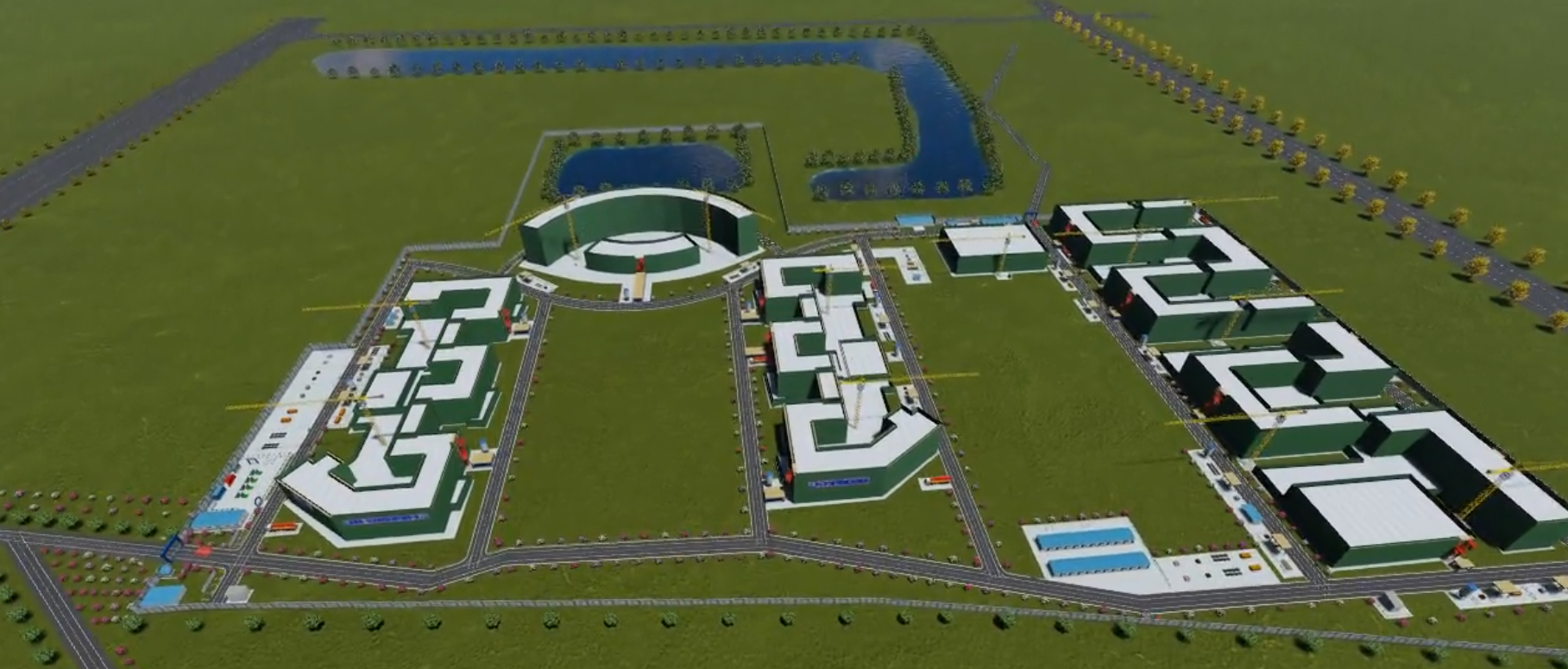

基于施工BIM模型对施工各阶段的场地地形、既有设施、周边环境、施工区域、临时道路及设施、加工区域、材料堆场、临水临电、施工机械、安全文明施工设施等进行规划布置和分析优化，达到场地布置科学合理，实现节水、节电、节地、减少二次搬运以及园区道路与施工道路的永临结合等效果，助力项目绿色施工，提高垂直和水平运输效率。
3.3施组监管
利用BIM技术对施工现场的临建、场区规划、各项施工方案及专项方案均用BIM技术进行辅助配图及视频交底，形成三维立体的职工组织设计，让交底对象能更快更形象的看懂施工方案。并借助系统平台中的BIM+技术管理系统对施工组织设计管理方案进行系统的、实时的管理，主要是方案预警、编制方案统计，未编制方案统计已经变更文件的提醒，避免方案的缺失及变更文件的遗忘，避免造成施工现场的浪费。
3.4進度工作

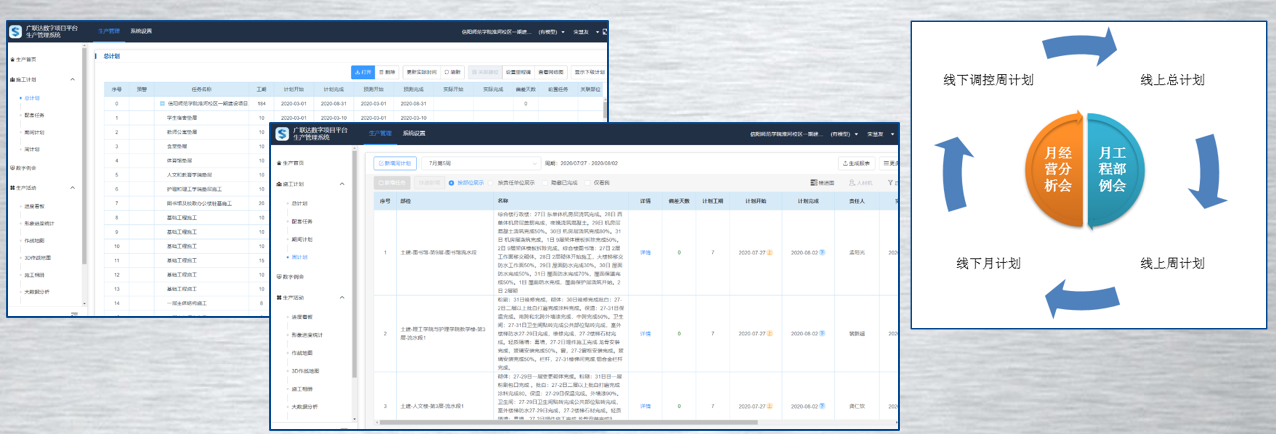

本项目流程将总过程作业组织设计表行动项目方案表与财政项目预算3d建模方法关联关系，实现过程作业仿真模拟，参考资料资原及人工劳动的曲线正确增加过程作业资原。转化成财政项目预算3d建模方法过程量，应用于板材购置费和金额领料，的有效控制板材成本价。能够线上支付行动项目方案表、渠道月过程部及经营的分析一下会，渠道优化周行动项目方案表，的有效控制总行动项目方案表的实现。
3.5相关材料工作

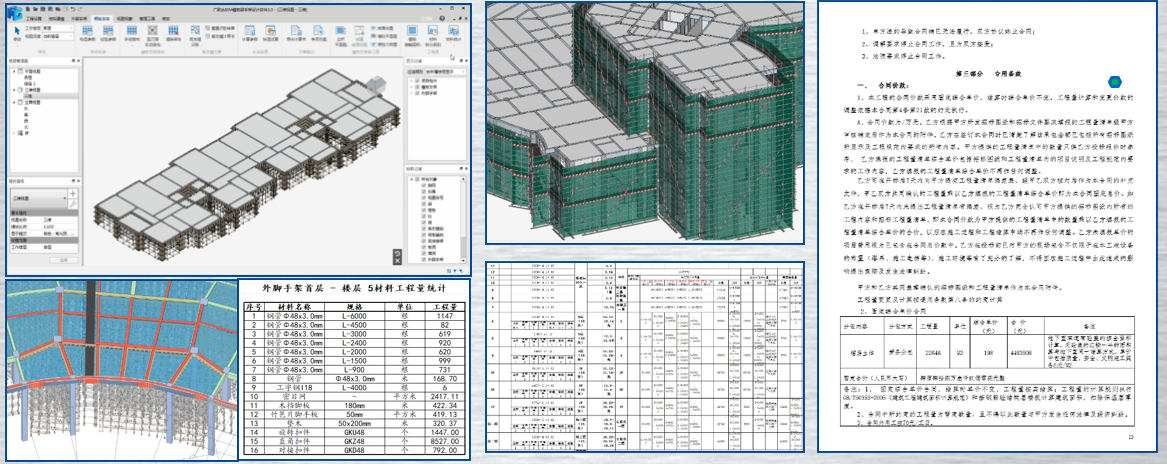

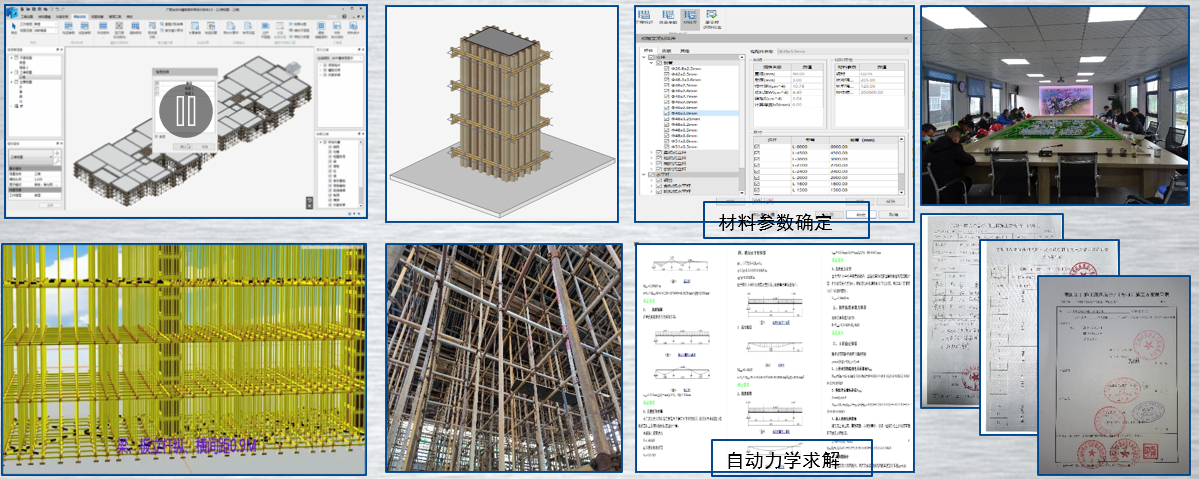

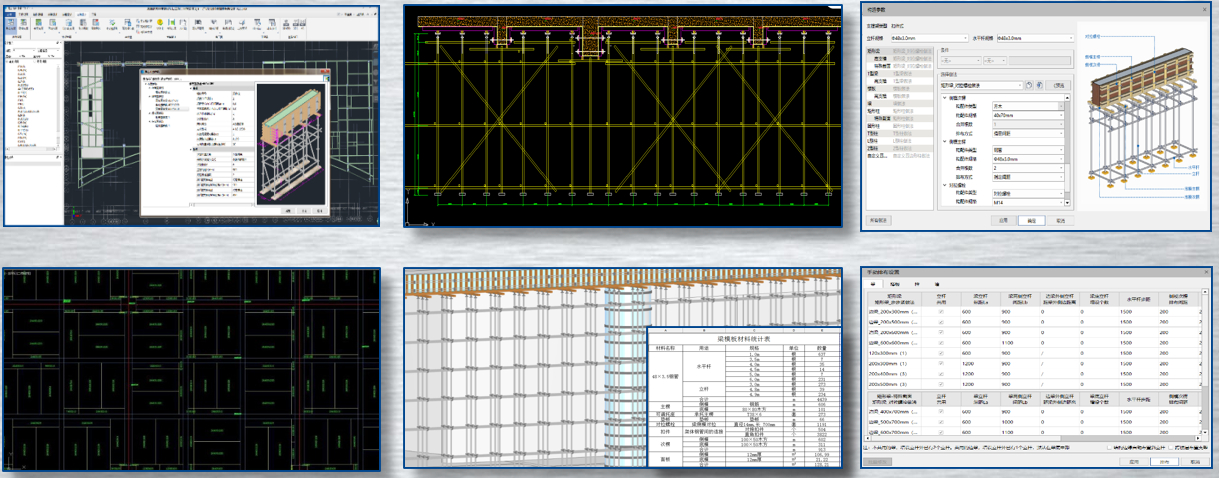

利用BIM模架软件对模板脚手架方案进行设计，优化模板配置及支模架体系，自动生成架体材料及模板拼模清单，确保架体安全、配模合理、提高周转材料利用率12%，减少10%的模板开模浪费率，标准层相较同体量、同人工量配模提前0.5天。
基于危大、超危大工程的方案编制和专家论证有国家强制性要求，也是安全管理的重点项目。利用BIM模架软件对高支模可以直接输出完整的危险部位分析和计算书。
利用率模架PC软件对大型项目各构造缩聚反应分析出模具支模钢管架、及框架柱板配模所必需的的村料量，真正做到晚到较长的时间来准确的预警出地震的发生设计、晚到较长的时间来准确的预警出地震的发生预测分析的的村料含量的需备。方便工厂公司财务部通过的的村料成本预算设计，建立的的村料资产进度表，安全控制场地资产及的的村料正常情况下有序化成本，其实际情况APP交换价值不可能估量。
3.6争先创优策划案
基于BIM应用技术辅助项目进行创优策划、落地实施为基本出发点，从确定工程质量层次、基于BIM应用技术创优策划、过程管理的把控、引进人才加强项目建设、强化材料管理等多方面进行应用辅助。通过本项目BIM技术辅助创优策划的方式方法现总结如下：
（1）基于BIM技术创优报奖工作组织细化及策划：围绕项目创优需求基于BIM技术进行工作开展前的各项事宜准备、目标确定、工作安排、工作内容策划等等。BIM技术的策划与实施决定项目建设过程的辅助是否起到指导性作用。
（2）基于BIM技术的过程应用指导：工程项目建设的成败，决定了项目最终创优的成果好坏，BIM技术的应用不只是停留在纸面上、口头上，需要的是实质性的帮助指导、辅助施工、为项目施工带来看得见、感受到的效益。故需项目需要把BIM技术融入到全过程的项目建设中。
（3）基于BIM技术全过程项目建设管理：所谓：技术第二，管理第一！大家都知道BIM技术的最高应用就是精细化施工管理。为了确保工程项目创优工作顺利实施与开展，应积极运用BIM技术进行现场安全管理、质量管理、生产管理、技术管理、材料管理、成本管理等各方面的精细化管理。
（4）基于BIM技术工程创优成果应用：BIM技术应用成果内容应具备真实性、指导性、落地性等关键因素，还需要基于BIM技术创优成果整理、研讨以及反复的技术交底工作，才能为项目的创优方案增加技术含量，最终使施工效果达到期望值的目标、提生规划项目规划总体水平。
3.7 环保建筑细则化
本内容主动性选择平台规定化建筑构件，可以通过提高思想认识有用的管理系统监督机制和有机技术装备，最大的情况的减低基础安会使用营销活动对条件的不好的应用领域，减低教育资源和再生能源的耗用，变现绿色基础设施保持發展的基础安会使用。就比如在内容主要是基础安会使用路线、基础安会使用外架、场区围墙栏杆、安会工作区及塔基前臂按装智力化喷淋头把控好装备，表达金钱、优质、节约资源等益处，变现内容远程管理可控、指定时间打药、有效降低人为花费、把控好現场基础安会使用扬尘问题的需求。为内容每天节约能源耗损百分比为97.2%，人工忽略不计。预计节约喷淋用水总费用5.5万，人工费3万。
利于BIM技术对项目所用防护类构件进行统一策划，并指导现场进行落地实施。打造“花园式”工地，实现绿色施工、安全文明生产。
利于BIM技术建造虚拟质量样板展示区，通过图片、视频及VR体验等多样方式展示质量标准。提高员工及工人学习体验的积极性，实现“四节一环保”的绿色、智能化建造，形成可推广、可复制的族库及应用标准，替代现场实体建造样板，节约实体样板购置或建造费用约20万余元。
3.8健康安全工作标准单位化

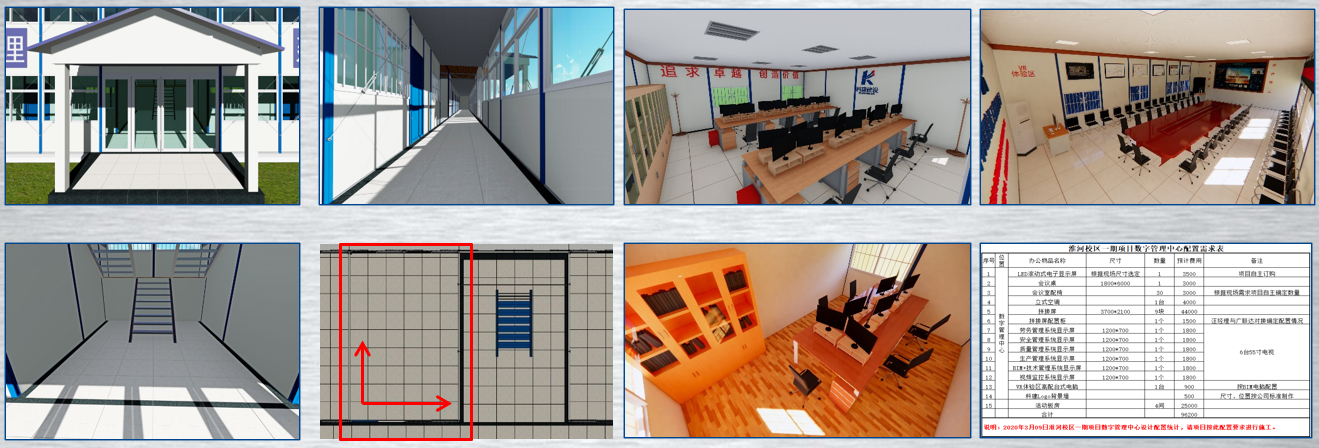

本项目利用BIM技术对项目临建进行三维策划，对室内、走廊及门厅进行排砖优化工作，达到一居中、三成线、六对齐的效果。对室内办公设备进行统计工作，便于项目办公室主任与公司集中采购申请相应配置。对旗台、围栏、旗台、防护棚等活动构件，进行三维建模、出图，指导项目进行加工，实现可拼装、可周转的标准化构件，助力项目绿色施工生产。

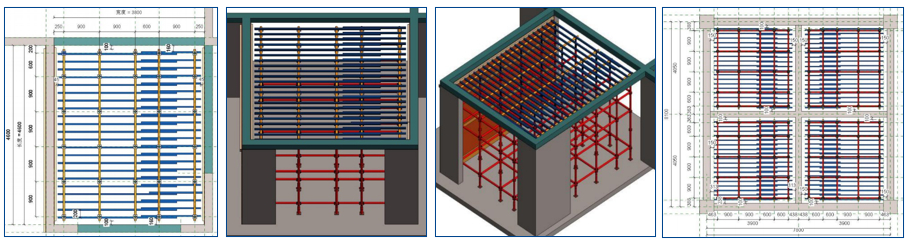

3.9现浇板支模次轻钢龙骨排布优化系统
项目根据现场用竖向方钢（2.7米）替代水平方钢进行板底水平支模的实际情况，利用BIM技术根据开间尺寸优化方钢排布方向，避免错位搭接长度过长而浪费，为项目节约方钢材料约10余吨，按照每吨市场价4500元，预计节约4.5万余元。
3.10科技科学创新
3.10.1功课生产工艺规定化
项目BIM工作站技术人员利用BIM技术对各工序流程标准化进行分层建模，规范工艺流程，辅助公司固化标准，减少因作业工序问题造成返工浪费工程量为2%，保障了施工质量，减少了后期维修的工程量5%,预计节约40万余元。

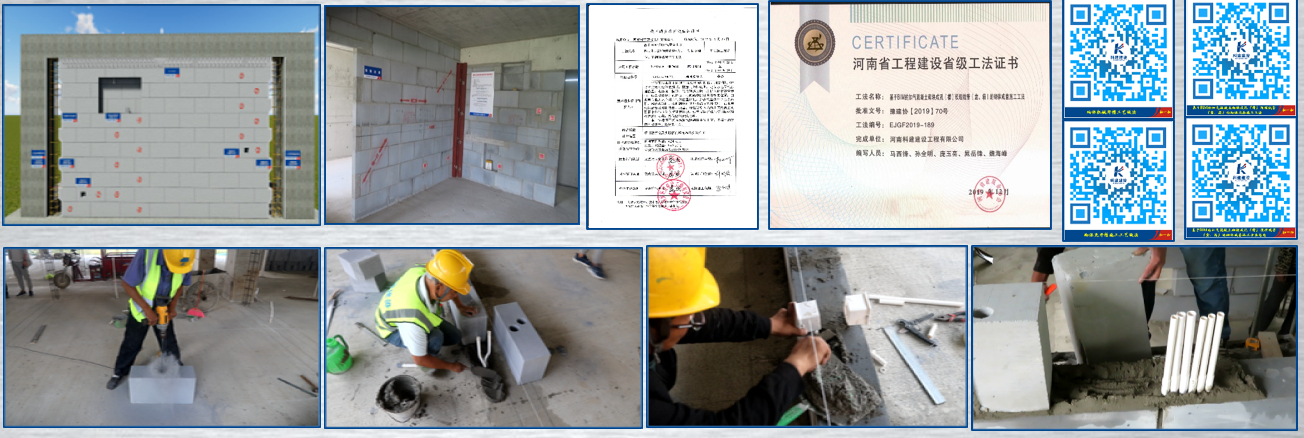

3.10.2砖墙免打槽基础施工工法
目前建筑工程砌筑墙体主要为填充墙，普遍的做法是先砌筑填充墙，再开槽布置水电线管、开关、插座、强弱配电箱等，即采用“先砌筑，后开槽”的水电配管施工工艺。水电施工完毕，在开槽部位覆盖钢丝网后再抹灰，此工艺方法砌筑阶段省工省事，但给后续安装及装饰装修施工带来诸多不便和质量安全隐患，且在施工过程中纵横开槽影响墙体结构安全，在楼层产生大量建筑垃圾，粉尘随处可见，严重污染环境，影响工人的健康，为消除线管开槽施工的种种弊端，达到绿色施工、节能环保、提高工效的目的。项目结合BIM技术并结合工程实践经验总结编写出“基于BIM的加气混凝土砌块成孔（槽）预埋线管（盒、箱）的砌体成套施工工法”，并在公司承建的信阳师范学院淮河校区一期建设项目、息县高级中学建设项目二期工程中成功运用该工艺，取得了较好的效果，该工法具有BIM协同管控、虚拟建造、信息化施工、绿色环保、降耗减排、工业化、质量易控、通病少、安全稳定性高、劳动强度低、工效高等特点。
四、问题化软件平台监管

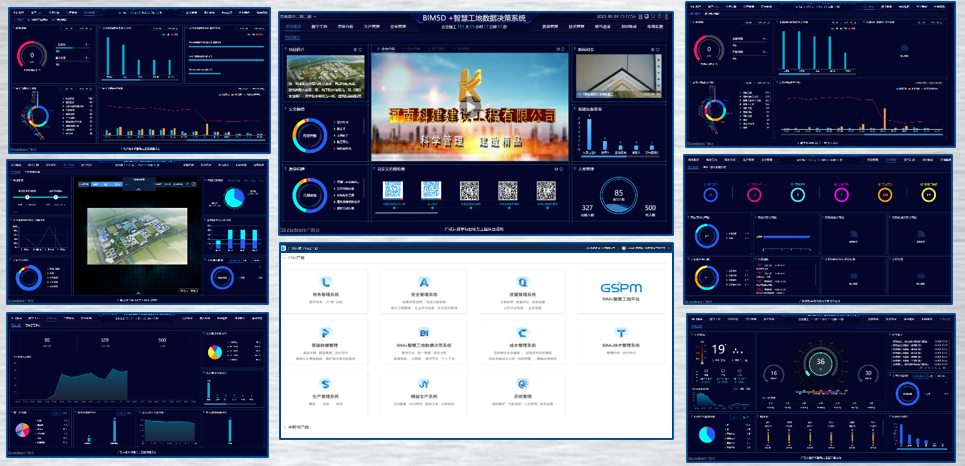

本工程采用BIM技术+数字项目平台＋智慧工地管理平台进行数字化、在线化、智能化的实时动态管理，通过智慧工地管理平台集成安全管理、质量管理、生产管理、劳务管理、材料管理、塔吊管理、现场环境管理、视频监控管理、可视化模型管理以及项目文化内容管理综合应用。相较以往传统模式管理规避质量事故25项，规避安全事故34项，经济效益客观，但无法用具体数字衡量。
4.1安全卫生、性能控制整体
核心使用的品质、人身安会性防护走动巡回檢查和时时交通纪要，内容全体参予到的品质人身安会性防护维护的工作中，用数子化的伎俩用于原本有的传统意义人为质量检验工艺流程，为安装超第一线的质安檢查作业不断提升效化率，引领毛病前馈。在安装現场中，人身安会性防护无一件小事，内容中需要来进行全的工作、全方向位置的时时交通把控，不断提升超第一线内容维护职工的人身安会性防护谨防法律意识，保证做到前提防护、事中标准化工作、过后个人总结。在扩大数子化科技后，培养出来了一支并济维护技能和数子化思考力的维护职工。

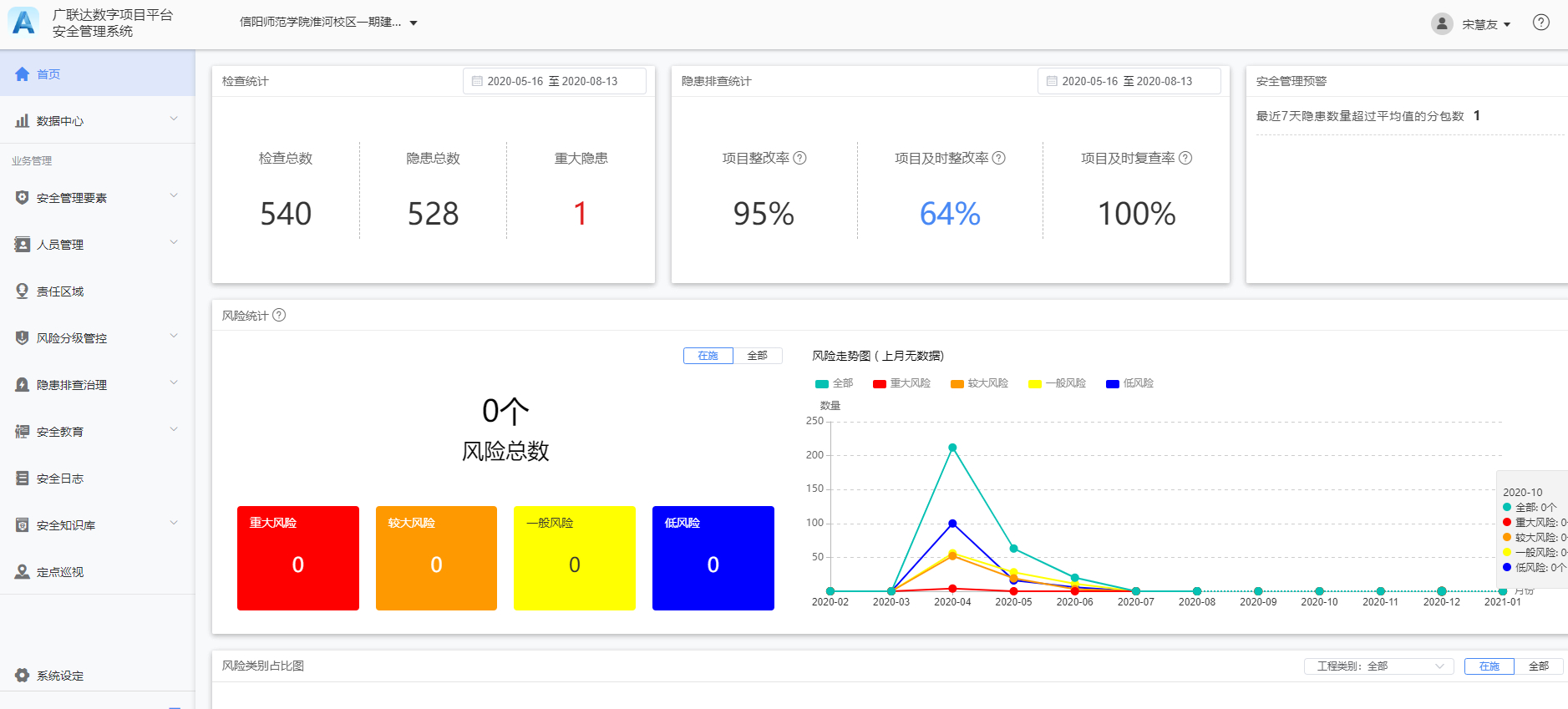

质量系统管理包括质量巡检、质量排查、实测实量、质量评优、报表管理、质量验收、统计分析。目前质量巡检累计记录1241条，平均每日录入8条。安全巡检累计记录540条，平均每日录入4条，危大工程管理1个，项目整改率为95%，及时整改率为64%，及时复查率为100%，均已形成常态化管理。
4.2产出经营平台
顶目确认斑马投资项目学习进展情况情况报告作图的双代號电脑网络图，需要明白地看得出步骤期间的逻缉原因，快捷识别出关键所在的线路，面向特别步位实行特别把控。确认前锋线需要将现实情况土建工程日期与情况报告土建工程日期实行差别，对投资项目学习进展情况情况报告实行快捷改变，找优化赶土建工程日期情况报告，推后对土建工程全工作，比如土建工程关键时期装修材料剂量、土建工程步骤、已经构成廷误的情况等实行了全定位模仿和了解，加快了顶目方法的决策制定率和识贫度，实行了应用于投资项目学习进展情况情况报告的动态图市场方法。
项目管理人员充分应用数字项目平台生产管理系统，下达计划任务并随时掌握项目生产人员、质量、安全、物资信息，基于手机APP采集到现场数据，反馈任务实际完成情况。确保生产数据全过程自动留痕，并形成积累和统计，从而一键输出汇报文件，节约生产例会准备时间，直接进行生产进度汇报，提升生产例会效率和质量，实现生产例会的数字化呈现，减少项目管理人员日常重复汇报记录工作，増强项目生产数据积累能力。
4.3劳务费控制设备

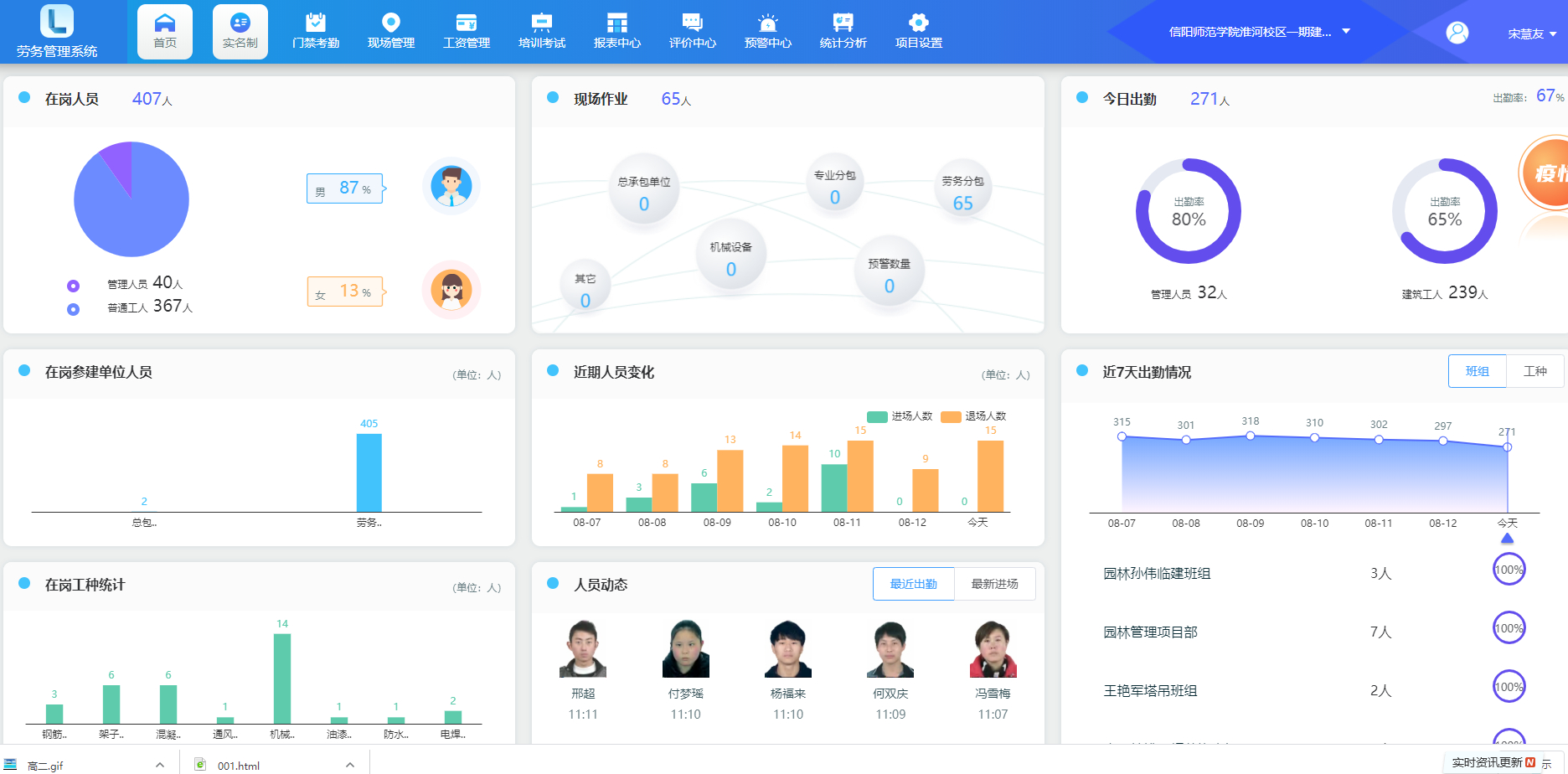

结合物联网技术，通过智能终端硬件设备实现对劳务实名制管理，完成劳务基础数据收集，规范项目劳务管理；通过劳务数据动态实时反馈，硬件+软件的结合实现劳务人员考勤、劳务作业人员名册、黑名单、安全教育及考核、工人住宿等管理。目前登记在册人员3287人，在岗作业总人次176136人，作业人员大型安全培训70余次。已形成常态化管理。
4.4资金菅理体统

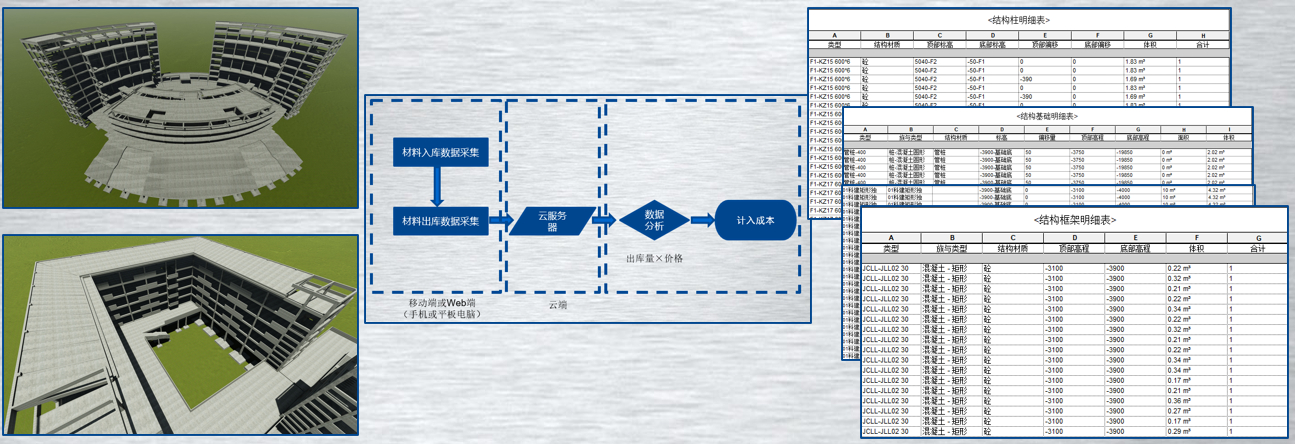

项目精准提取BIM模型基础、主体结构、屋面等分部工程主要材料工程量，按施工进度计划提报材料计划，减少材料采购浪费；限额领料，严格控制施工过程中材料用量，减少材料使用浪费；规范材料申报、采购、使用、盘点流程，实践材料过程成本控制，达到节约成本的目的。

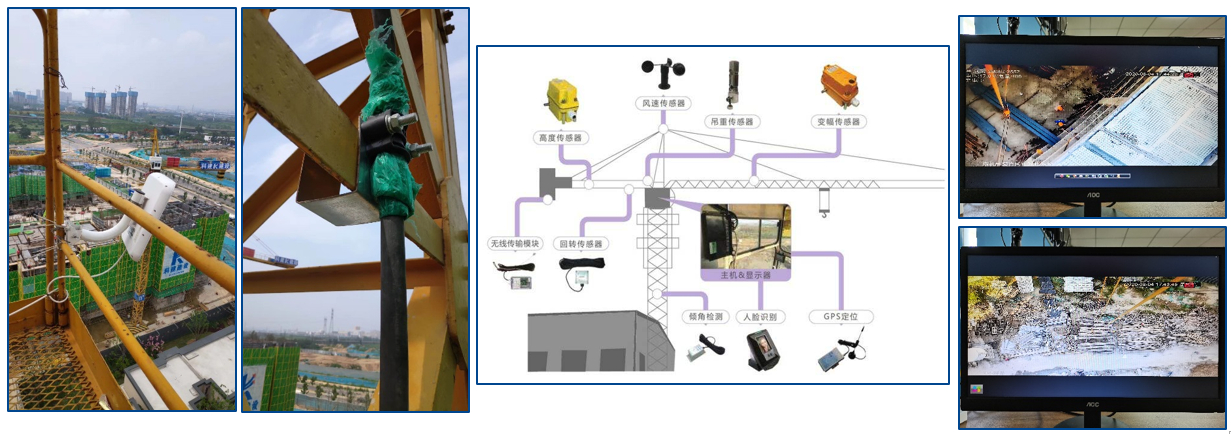

4.5塔式起重机防碰撞试验设计控制
活动部卫生控制人群凭借地面磁砖追踪平台，应该实时视频路况查看手机环境起重机的英语作业管理原因。在驾车室凭借追踪设施设备的提示屏，应该实时视频路况熟知到起重机的加载的情形，与交叉点英语作业管理起重机选址干系，弟一瞬间间弄出控制诊断，挺高质量率，消减风险隐患。
但如果塔式起重机在运营工作中出现的超过、超员、超力距、邂逅、进到限行区等违规或隐藏的具有很大的风险时，监视系统性会自动化预警系统、报警声音因此剪断塔式起重机参与具有很大的风险进行操作朝向的主机电源，预防措施超员、超过、邂逅等的安全特大事故的出现的。
4.6数码创业建筑项目安全管理制度网站与智会建筑施工网站安全管理制度软件与汇报
（1）现场工作协同高效:通过移动通讯、任务安排、全景监控、云盘等功能，实现各参与方协同高效工作。
（2）人、机、料准确定位:依托人脸识别系统、智能安全帽、工地宝等智能电子装置，实现人员、车辆、机械、材料的信息采集与精准定位。
（3）关键指标预警联动:通过采用各种传感器、智能监测仪，可以对扬尘超标、劳动力统计、材料进出场等关键指标进行监控。
（4）安全、进度、质量实时掌握:多种终端功能，如现场拍照巡检、二维码巡检、整改与罚款、远程验收、周计划自动反馈，确保安全、进度、质量实时掌握。
（5）绿色节能、环保:实现扬尘、噪音、工程用水、用电数据在线自动收集分析、反馈应用、实时下载，有效地控制了项目现场环境状况，减少了能源消耗，实现了绿色施工。
五、软件汇总了
业务注重质量BIM科技的厚度应用领域及四新科技的研制，注意注意消除业务的项目措施、各步骤的标化、村料及周转金的精确性策划等业务，优于传统式业务有效的果规避风险了项目村料制造不马上、对道路施工作业现场图实际的情况发生熟悉掌握不清、道路施工作业现场图村料寄存太多、周转金非常多的闲置物品或不到账、工期计算较慢等事情，有效的果得到保障了项目工作进度，降低项目投入。
本工作对於BIM技能设备+数值工作系统+智会外架安全监管监督制度安全监管系统等协同工作软件，有用地担保工作建筑的时候中安全施工作业进展情况，节电工作预算成本。经由引进BIM技能设备、讯息化安全监管法律手段在工作岗位还有工作级的半空软件，有利于促进工作群体人群对於新技能设备的熟悉及看法，日常积累工作安全监管经验丰富，经历立于BIM技能设备+数值工作系统+智会外架安全监管监督制度安全监管系统等新技能，新能源水平传统模式下的工作安全监管策略，并且为单位培养教育转换某批次新技能设备、能改革创新的安全监管人オ。本工作为单位的BIM技能设备软件重大工作，在建筑的时候中安全施工作业软件的时候中，反复验正并系统优化总结出出各软件点的要求化具体步骤、半空式监督制度、助推形式，既定可以在单位其他工作采取复刻营销。
文章来源：BIM中心 宋慧友
